GT230電子壓力控制器
GT-230氣體壓力控制器
使 用 說 明
產品特點
- 高精度、高分辨率控制，控制精度0.001psi（0-150psi量程控制精度為0.01psi）
- 緊湊型外觀設計，超小封裝
- 采用電磁比例閥，使用壽命長，響應速度快
- 內置氣壓、大氣壓、溫度傳感器
- 具有絕壓、表壓兩種控制模式，自帶溫度補償
- 內部閉環控制，具有高穩定性
- 可內置氣阻
典型應用
- 氣相色譜儀
- 環境監測設備（如VOCS等）
- 微反應裝置及材料制備實驗裝置
- 氣體發生器
- 氣體流量控制
參數信息
|
物理參數 |
電氣參數 |
運行參數 |
|
閥門 |
工作電壓 |
壓力范圍 psi |
|
電磁比例閥 |
12V±10% / 24V±10% |
-1~1/-15~15/0~60 /0~150 |
|
介質 |
數字控制信號 |
壓力精度 |
|
非腐蝕性氣體 |
RS-485 MODBUS RTU |
±0.25% FSS |
|
操作環境 |
模擬控制信號 |
響應時間 |
|
0-50℃ |
模擬電壓信號0.5-4.5V |
＜100ms（取決于入口壓力） |
|
儲存溫度 |
最大電流要求 |
線性度 |
|
-40~85℃ |
＜200mA |
全量程≤0.5% |
|
長×寬×高 |
功率 |
耐壓 |
|
50×24×55mm |
＜2W |
1MPa |
接線定義
|
點號 |
線色 |
線號定義 |
參數 |
|
1 |
白橙 |
GND |
電源地 |
|
2 |
橙色 |
VCC |
電源DC+12V/+24V |
|
3 |
白綠 |
RS485B |
數字信號RS485B/- |
|
4 |
藍色 |
RS485A |
數字信號RS485A/+ |
|
5 |
白藍 |
GND |
模擬信號參考地 |
|
6 |
綠色 |
SET |
模擬信號設定（0.5-4.5V） |
|
7 |
白棕 |
I/O |
數字信號選擇（懸空或DC3.3V） 模擬信號選擇（與5管腳連接） |
|
8 |
棕色 |
OUTPUT |
模擬信號輸出（0.5-4.5V） |
|
注：模擬信號與數字信號切換，需斷電操作。 |
|||

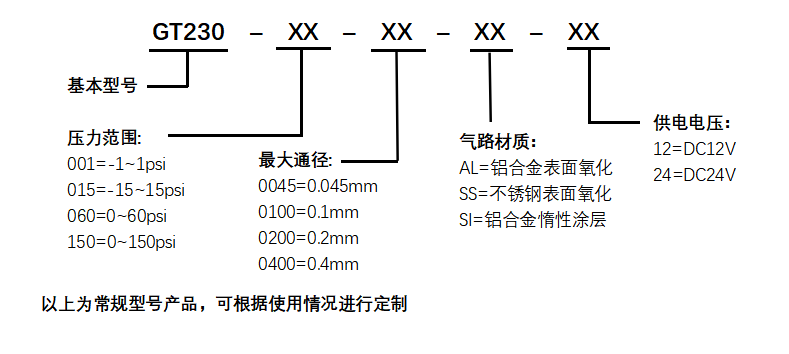

選型參考
聯系我們
