GT200電子壓力控制器

GT200系列壓力控制器標配高精度壓力傳感器和數字電路，數字電路可完成測量及控制所需的所有基本功能。GT200系列采用標準的RS-485 Modbus RTU通信模式。RS-485總線最高可擴展至255臺設備同時使用。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

產品中心

壓力控制器

數量

庫存:



產品描述

GT-200氣體壓力控制器

使用說 明

產品特點

高精度、高分辨率控制，控制精度0.001psi（0-150psi量程控制精度為0.01psi）

功率低于1.75 W，低電壓直流5V

27×22×25mm（長寬高）超小封裝尺寸

數字化控制，RS-485 Modbus RTU通信模式

控制量程范圍-15Psig...150Psig

提供減壓型和背壓型兩種控制器型號

具有高重復性和高可靠性

采用電磁比例閥，使用壽命長，響應速度快

自帶溫度補償

內部閉環控制，具有高穩定性

應用領域

氣相和液相色譜儀

半導體工藝

環境監測設備（如VOCS等）

微反應裝置及材料制備實驗裝置（CVD）

反應器壓力控制

氣體發生器

氣體流量控制

控制原理

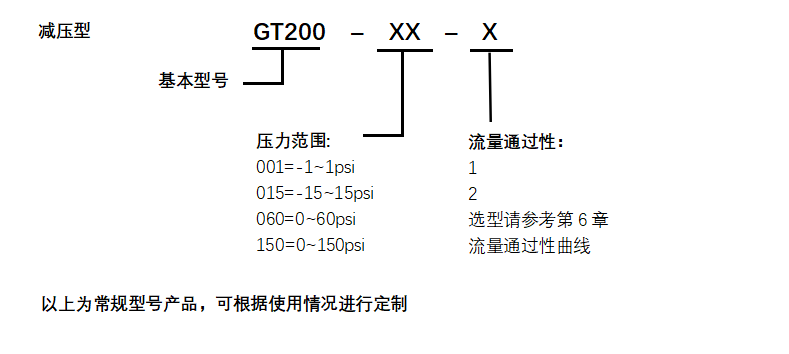

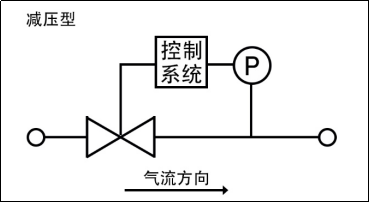

GT200減壓型壓力控制器

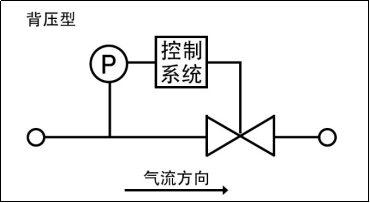

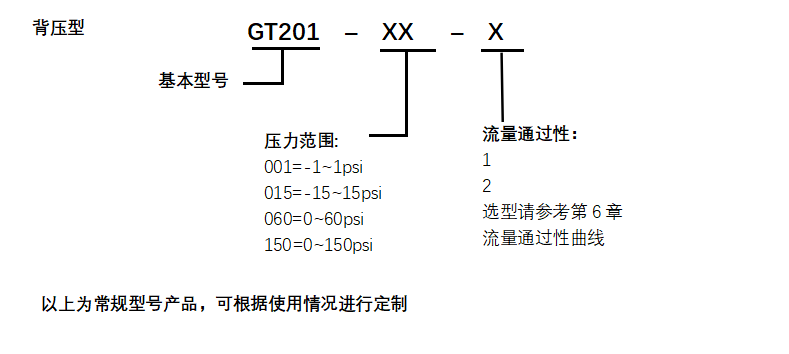

GT201背壓型壓力控制器

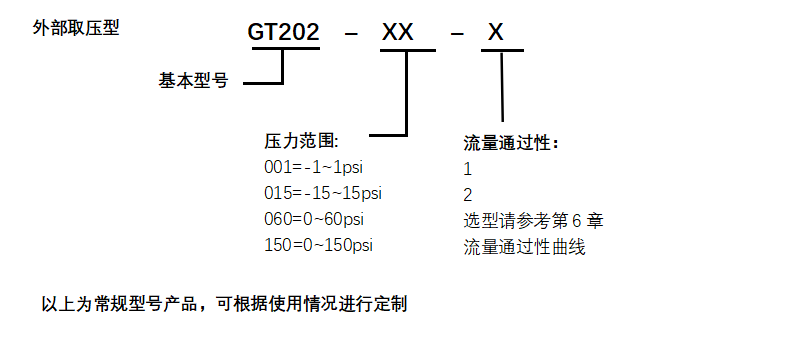

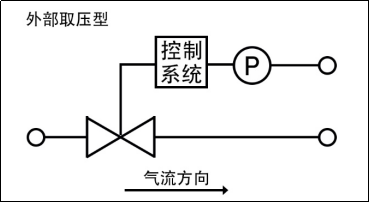

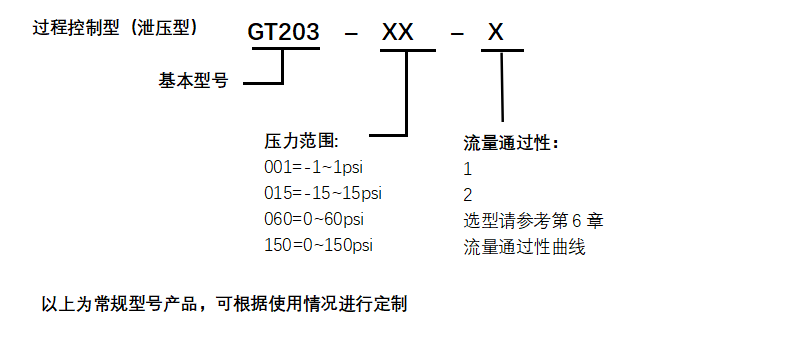

GT202外部取壓型壓力控制器GT203過程控制型（泄壓型）壓力控制器

技術參數

物理參數
閥門	比例閥
通過介質	非腐蝕性氣體
工作溫度	-20-85℃
溫度補償范圍	0-50℃
存儲溫度	-40~85℃
泄漏率	＜0.020sccm He (壓差150psi)
重量	42g
長×寬×高	27×22×25mm

電氣參數
工作電壓	DC 5V±10%
最大工作電流	＜350mA
功率	＜1.75W
數字控制信號	RS-485 MODBUS RTU

運行參數
壓力范圍	-1~1psig / -15~15 psig / 0~60 psig / 0~150 psig
壓力精度	＜±0.25% FS
重復性	＜±0.25% FS
控制精度	0.001psi（150psi量程控制精度0.01psi）
響應時間	＜100ms（取決于入口壓力）
耐壓	150psid
